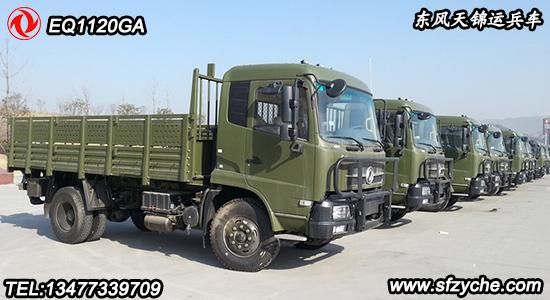

東風天錦運兵車圖（如下）

東風天錦新型運兵車代替153型老款運兵車正式入伍。根據部隊發展需要東風二汽研發新型運兵車，達到部隊的最新標準和要求。天錦運兵車部隊配置要求如下：

•發動機采用低溫預熱裝置，燃油加熱系統，超級電容，180A`H低溫儲電池，可在-41°C低溫環境下啟動。
•供油系兩個郵箱，主油箱容積160L，副油箱容積為80L,續駛里程1200KM。
•駕駛室采用二級踏步，駕駛室內設兩個槍架，駕駛室前段裝有1個防空燈，車架后端裝有兩個防空燈，前大燈及霧燈及駕駛室后窗加裝有護網。
•車廂為高欄板鐵木混合結構，兩側邊板不可開啟，可翻轉為簡易長排坐凳，配備兩點式安全帶，后板可翻下，裝有可翻轉上車爬梯。車廂中部和后部各裝有兩根可調預緊力的 鏈條。車廂底板裝有固定鍬，鎬等土木工具的工具箱。采用不準組合式蓬桿結構，蓬桿可集中放置。
•采用4mm鋼鐵壓制成的保險杠；采用整體式可翻轉前防撞裝置。
•機油桶，水桶，防滑鏈，篷布，工具箱等附件，適應部隊野外使用及冰雪路面行駛要求。
•裝配牽引連接裝置：牽引鉤（前/后）,電連接器，掛車制動閥，氣制動連接器

東風天錦運兵車整車配置：

4×2驅動，D530平頭一排半平頂駕駛室,，軸距3800mm，帶電加熱（預熱塞）冷起動裝置，全鋼全鋼 主油箱160L,80L副油箱，Φ395mm推式膜片彈簧離合器，東風6檔DF6S900變速箱， 4.5噸前橋，9噸后橋，主減速比5.286，車架斷面250×80×（7+4）mm，鋼板彈簧片數7/9+6，9.00R20鋼絲胎，電動玻璃升降器,中控門鎖,通道式儀表板，帶空調，車廂內部尺寸為;4800x2294x900鐵木混合結構，邊板帶坐凳,板材采用國標鋼材，邊板1.2mm，底板為3mm的花紋鋼板，車廂底橫梁用槽鋼加固，車廂縱副梁全槽鋼結構，整車在零下41度環境下能順利啟動，駕駛室內設兩個槍架，后窗上有防護網。適應部隊野外使用及冰雪路面行駛要求。全面繼承東風40多年軍車越野車制造經驗，動力總成匹配合理，生產技術成熟穩定，整車車輛全面通過軍檢。
