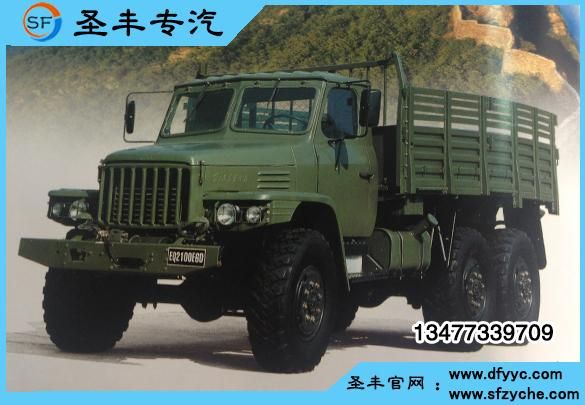

EQ2100E6D車型基于東風EQ245軍車的改進優點

EQ2100E6D車型基于東風EQ245軍車的改進優點

2015/8/13 10:20:51來源:zckj點擊:

東風3.5噸級尖頭軍車EQ2100E6D技術特性,其基于東風EQ245車型的改進特點如下:

(1)采用康明斯6BT5.9型直列、六缸、水冷式、四沖程增壓柴油機,發動機最大功率118kW/2800rpm、最大扭矩559N•m/1700rpm、最低燃油消耗率212g/kW • h。解決了EQ6105汽油機質量不穩定,可靠性差等問題。

(2)采用單片干式螺旋彈簧離合器,摩擦片外徑350 (可選裝350膜片彈簧離合器),液壓遠距離操縱,帶氣壓伺服助力器。解決了EQ2100E車用雙片離合器,因生產工藝較難保證摩擦片的不平度和不均勻性,引起分離不徹底的現象以及雙片之間的間隙調整不方便,導致使用壽命下降等問題。


(3)變速器:總成結構與EQ2100E相同,為五檔機械式變速器。調整常嚙合齒數,第一軸加長以適應離合器軸向尺寸,頂蓋重新設計,裝有空檔和倒檔開關,各檔速比為:6.602、3.743、2.130、1.297、1.000、6.695。

(4)分動器:機械式常嚙合齒輪接合套換檔,二個檔位,高檔速比iH=1.20,低檔速比iL=2.05,用安裝在變速器蓋固定軸上的兩根操縱桿來換檔和接合前橋驅動。

(5)驅動橋:前、中、后三橋均為驅動橋。橋殼:沖壓焊接式。主減速器:前、后橋為單級減速,雙曲線齒輪,速比i0=5.286。中橋為雙級,第一級為圓柱齒輪貫通,速比1:1,第二級為雙曲線齒輪,速比i0=5.286。半軸:全浮式。前橋等速萬向節:三銷式。

(6)轉向系:采用HFB52整體式動力轉向器,轉向器支架、垂臂、直拉桿及油路重新設計,方向盤到轉向器之間的轉向傳動裝置與民用車EQ1141G通用,EQ2100E6D車型的操縱穩定性及轉向輕便性較EQ2100E有顯著提高。

(7)懸架:
前懸架:鋼板彈簧(單面雙槽斷面),前端卷耳,后端滑板式,帶Φ 50筒式減震器,結構參數為1350×75×(11-1,10-7)(不帶絞盤),1350×75×(11-1,10-8)(帶絞盤);后懸架:平衡式,鋼板彈簧(單面雙槽斷面),兩端均為滑板式。結構參數為1250×90×11-11,帶有六根推力桿。


(8)制動系:
行車制動:雙回路氣制動系統和鼓式車輪制動器,制動鼓直徑Φ400mm,    摩擦片寬110mm,有效磨損量為9mm。
駐車制動:鼓式制動器,作用在分動器輸出軸后部。制動鼓內徑Φ320mm,摩擦片寬60mm。由手控閥控制,彈簧氣室操縱。
輔助制動:發動機排氣制動,制動閥裝在消聲器進氣口前,電控氣操縱。
掛車制動:為單管路放氣制動,汽車前后各裝有連接頭。
閥類:采用雙腔制動閥、手控閥、卸載閥、掛車制動閥、繼動閥、快放閥、放水閥、分離開關等。
空壓機:單缸,水冷,齒輪傳動,缸徑×沖程:75×38mm。
 貯氣筒:三筒四腔。濕氣筒15L,中后橋貯氣筒33L,前橋及駐車貯氣筒40L,其中雙腔式儲氣筒,一腔專為彈簧氣室供氣。

(9)車架:沖壓鉚接邊梁式車架,由二根縱梁和六根橫梁組成,車架外寬861mm?v梁最大斷面尺寸為232×75×6.5mm,全長6785mm。車架前、后端都有保險杠,前保險杠上裝有兩個前拖鉤,在車架后橫梁上裝有一個帶有螺旋彈簧減震牽引鉤。

(10)車輪:輪輞:9.0V-20;輪胎:12R20子午線低壓越野花紋。
 輪胎氣壓:短距離松軟路面行駛時,輪胎氣壓能調到200kPa;
 越野行駛時,氣壓350kPa,負荷能力為1800kPa;
 公路行駛時,氣壓450kPa,負荷能力為2000kPa。
 安裝方式:分布圓直徑Φ275mm,8個螺栓。


 (11)24V制電路系統、負級搭鐵。
主要裝備有:

a) 蓄電池:12V、180A.h兩只。
 b) 發電機:28V、45A。
 c) 起動機:24V、4.5kW,齒數為10齒。

(12)駕駛室:長頭單排平面玻璃駕駛室。全金屬封閉式結構,有三個座位,司機座可前后調整,前風窗可開啟,氣動雨刮器、隔熱地毯、槍架、雜物箱、通風

口、風窗除霜和暖風裝置,司機座椅前有遮陽板,頂蓋有頂燈,車門裝有門鎖,后窗裝有鋼絲護網,車門兩側有后視鏡。

(13)車箱: 高欄板鐵木混合結構,后板有二個踏腳蹬,車箱前板有保險架,兩側側板上各有六根篷桿插座,蓬桿可集中在車箱前端。帶蓬桿篷布。車箱底板左前方有工具箱和水桶支架。車箱內部尺4000×2180×900mm。

(14)特種設備
a)取力器(選裝):機械式,裝在變速器右側,一個前進檔和一個倒檔,最大輸出功率22.05kW。速比:前進檔1.517,倒檔1.012。
b)絞盤(選裝):裝在汽車前部,鋼絲繩直徑13mm,鋼絲繩長度59米,工作長度50米,最大工作拉力44100N.
