東風六驅軍車4.5噸級前橋圖紙
東風六驅平頭軍車前橋采用東風德納4.5噸級前置驅動車橋,這種采用三肖式等速萬向節式的軍用驅動前橋主要用于以下車型:早期的東風3.5噸級六驅尖頭軍車EQ245、EQ2100E、EQ2100E6D等三種尖頭六驅軍車,后期主要應用在東風平頭軍車:EQ2102、EQ2162、DFS5160TSML型六驅軍車上。

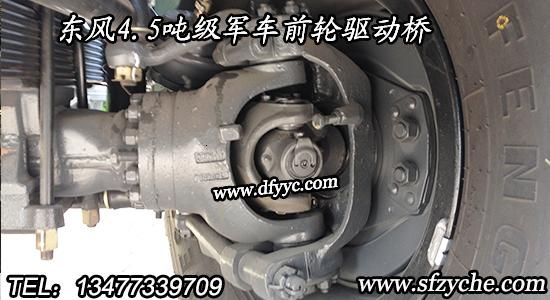

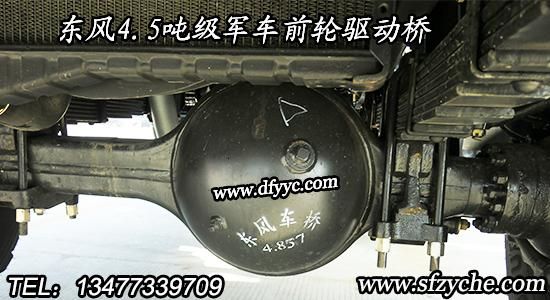

東風軍車4.5噸級前輪驅動車橋簡介:橋殼:帶半軸套管沖壓焊接整體式橋殼,前橋裝有三銷式等速萬向節,主減速器型式:前橋單級雙曲線齒輪,速比:4.857
東風軍車前橋圖紙如下:

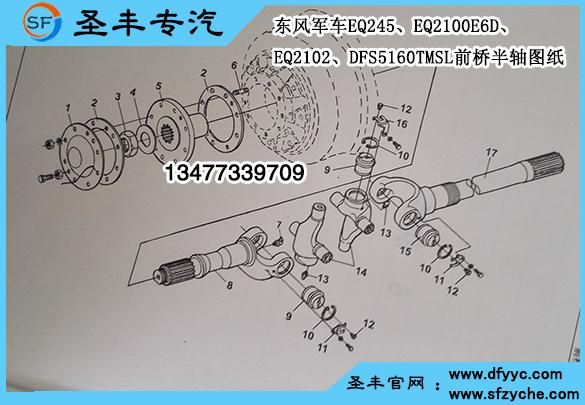

一、東風軍車前橋半軸總成圖紙
二、東風軍車前橋轉向殼圖紙

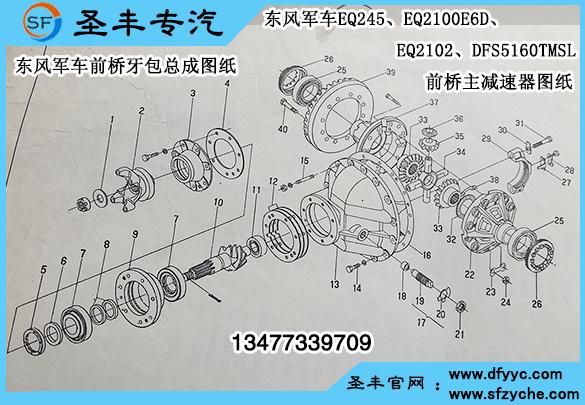

三、東風軍車前橋牙包總成圖紙
東風EQ2102六驅平頭軍車前橋零件號及對應名稱:
前橋外半軸鎖緊螺帽 23C-03096
前橋外半軸鎖緊墊片 23C-03097
轉向節主銷及座 23E-01045
主銷軸承內圈 23E-01049
雙頭螺栓-轉向節支承 23E-01051
輪邊彈性檔圈 23E-01057
前半軸油封 23E-01058
內半軸軸承圓螺母 23E-03039
前左半軸 23E-03059-A
前右半軸 23E-03060-A
內半軸油封 23E-03063
三銷軸帶半軸總成 23E-03065
前右半軸[內] 23E-03066
前半軸[外] 23E-03067
前半軸萬向節[三銷軸] 23E-03068
三銷軸承總成-內半軸 23E-03070-A
三銷軸承總成-外半軸 23E-03071-A
三銷軸卡簧 23E-03083
鎖片 23E-03084
半軸軸承鎖片 23E-03086
前橋外半軸突緣 23E-03091
左轉向 節殼 23E-04025
右轉向節殼 23E-04026
下蓋主銷軸承座 23E-04031
主銷軸承擋片 23E-04032
主銷軸承座密封圈 23E-04033
轉向節主銷軸承 23E-04035
輪邊O型圈 23E-04042
油封罩 23E-04043
轉向節主銷止推球碗 23E-04046
主銷止推螺釘 23E-04054
轉向直拉桿臂 23E-04057
主銷軸承座上蓋 23E-04058
轉向橫拉桿臂 23E-04061
前橋輪轂軸管 23E-04072
